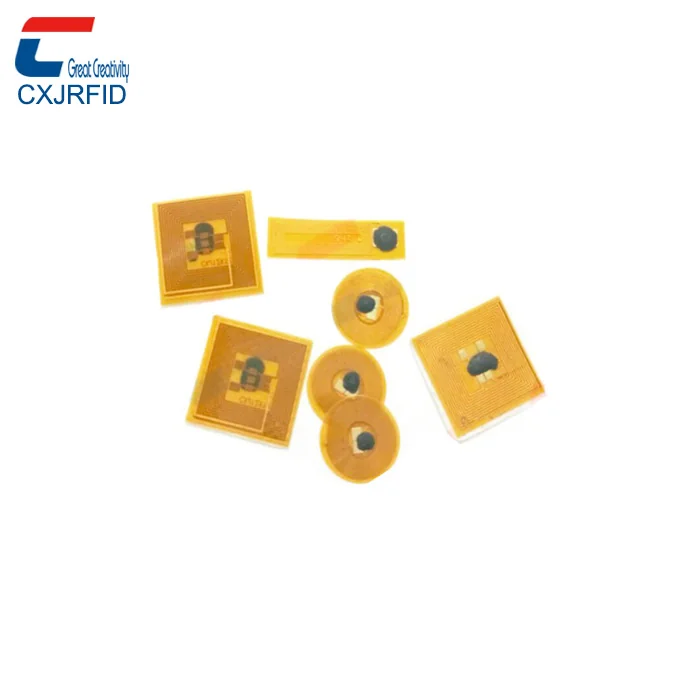

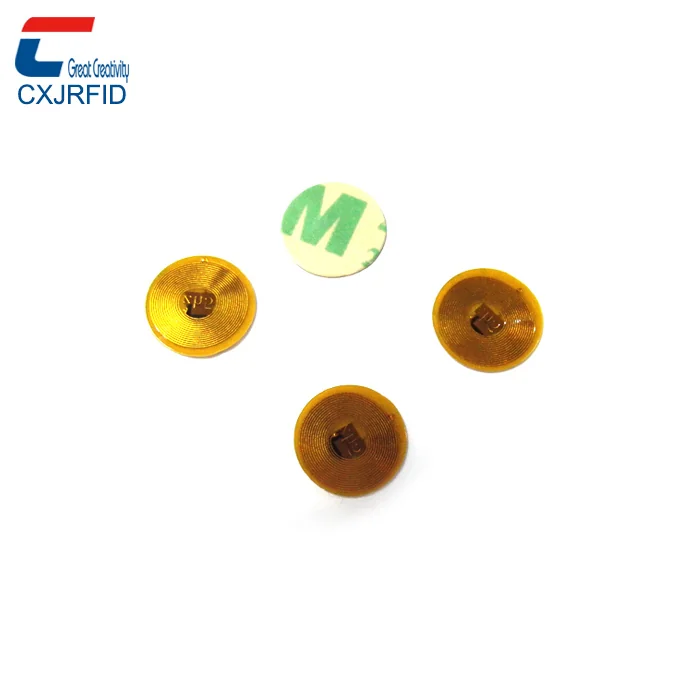

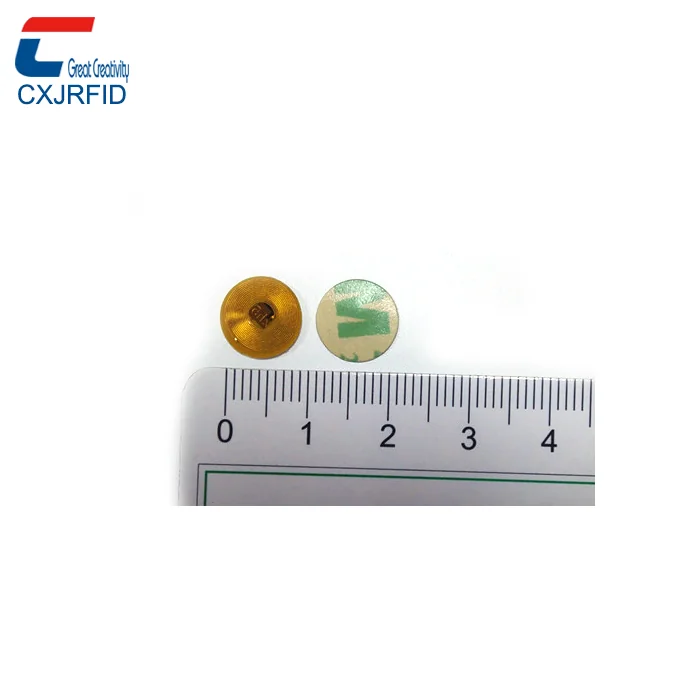

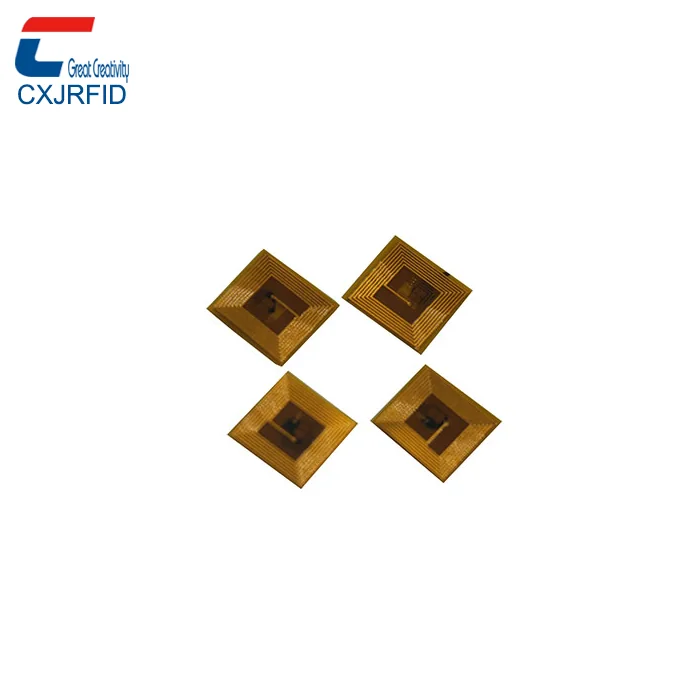

特小尺寸Fpc标签

NTAG213、NTAG215和NTAG216由恩智浦半导体公司开发，并作为标准NFC标签IC与NFC设备或NFC兼容型近距离耦合设备 配合，广泛用于市场应用，如零售、游戏和消费电子等。NTAG213、NTAG215和NTAG216（后文通称为NTAG21x）设计为完全符合NFC Forum类型2标签和ISO/IEC14443类型A规范。

目标应用包括户外和印刷媒体智能广告、SoLoMo应用、产品验证、NFC货架标签、手机配套标签。

目标用例包括户外智能广告、产品认证、手机配套标签、蓝牙或Wi-Fi配对、电子货架标签和名片。还可对NTAG21x存储器进行分段，以同时部署多个应用。

由于NTAG21x标签IC具有高输入电容，因此该产品尤为适用于要求具有小尺寸的应用，而不会降低性能。小型NFC标签可更轻松地嵌入产品标签或电子设备等目标中。

NTAG21x的机械和电气特性可满足嵌体和标签制造商的要求。

非接触式能源和数据传输

仅当IC连接天线时，才能建立NTAG21x通信。

NTAG21x位于RF范围内时，高速RF通信接口允许数据的传输波特率为106 kb/ s。

部署简单，为用户提供便利

NTAG21x提供特殊功能，针对改善集成度和用户便利性而设计。

·         快速读取能力允许仅采用一个FAST_READ命令扫描完整的NDEF消息，从而在高吞吐量的量产环境下降低开销。

·         改进的RF性能允许更为灵活地选择形状、尺寸和材料。

·         选用75 μm厚度的IC可生产超薄标签，实现更轻松的集成，如杂志或游戏卡。

安全

·         每器件具有制造商编程的7字节UID

·         具有一次可编程位的预编程功能性容器

·         具有现场可编程只读锁定功能

·         基于ECC的原创签名

·         32位密码保护功能可防止未授权的存储器操作

符合NFC Forum Tag类型2

NTAG21x IC完全符合NFC Forum Tag类型2技术规范，提供NDEF数据结构配置。

防干扰

智能防干扰功能允许同时有多个标签在现场工作。防干扰算法分别选择每一个标签，并确保选定的标签正确执行交易，不会因为现场存在另一个标签而受到干扰。

特性和优势

·         非接触式数据传输和电源

·         工作频率：13.56 MHz

·         数据传输：106 kb/s

·         数据完整性：16位CRC、奇偶校验、位编码、位计数

·         工作距离：最远100 mm（取决于不同参数，如场强和天线几何尺寸）

·         7字节序列号(ISO/IEC 14443-3 cascade level 2)

·         用于自动序列化NDEF消息的UID ASCII镜像

·         读取命令触发自动NFC计数器

·         NFC计数器的ASCII镜像可自动将NFC计数器值与NDEF消息相加

·         基于ECC的原创签名

·         快速读取命令

·         真正防干扰

·         50 pF输入电容

EEPROM

·         180字节、540字节或924字节，以45页、135页或231页、每页4字节进行组织

·         144字节、504字节或888字节用户可自由读/写区（36页、126页或222页）

·         4字节已初始化功能性容器，具有一次可编程访问位

·         前16页具有每页现场可编程只读锁定功能

·         前16页之后具有每两页(NTAG213)或每16页（NTAG215和NTAG216）现场可编程只读锁定功能

·         可配置密码保护具有可选失败尝试限值功能

·         防修改支持功能性容器(CC)和锁定位

·         原创性检验支持ECC

·         数据保存期为10年

·         写入操作耐受程度为100,000个周期

应用

·         智能广告

·         产品与设备认证

·         调用请求

·         SMS

·         行动号召

·         折扣券和优惠券

·         蓝牙或Wi-Fi配对

·         连接切换

·         产品认证

·         手机配套标签

·         电子产品标签

·         名片
